Пуњење заптивних уводница вентила са Беллевилле подлошцима

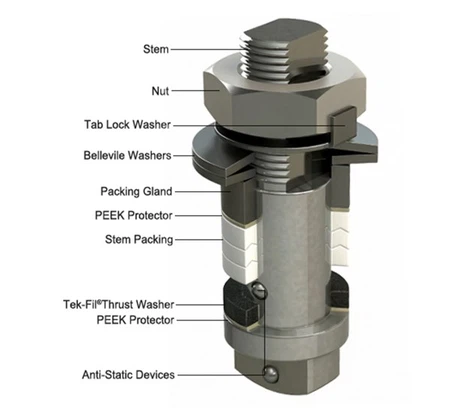

"Пуњење уживо" значи коришћење Беллевилле подлошки за одржавање оптерећења заптивке.

Већина вентила користи клинове или завртње да би извршили оптерећење на држачу жлезде, који оптерећује паковање.

Док се вретено вентила ротира или помера напред-назад под утицајем температуре и притиска у цевоводу, део материјала за паковање се губи током сваке операције.

Како се то догоди, губи се предоптерећење на држачу жлезде. Када предоптерећење падне испод одређеног прага, доћи ће до цурења.

Додавање Беллевилле подложака на држач заптивке испод матица завртња за заптивање да би се компензовао пад притиска и причврстили завртњи што обезбеђује одговарајући притисак заптивања на заптивку и избегава цурење кроз заптивање.

Пуњење под напоном са Беллевилле подлошкама или диск опругама се широко користи у лептир вентилима, вентилима за узорковање, кугличним вентилима, пиггинг вентилима, ротационим чеп вентилима итд.

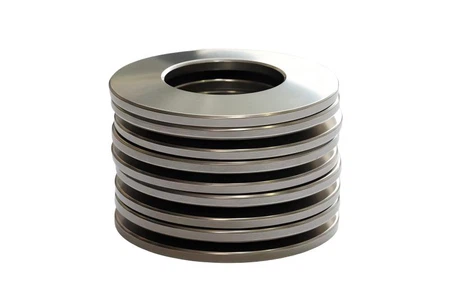

page-800-533

Доступан материјал:

●Угљенични челик:

51ЦрВ4 (1.8159 / 6150)

●СУС300 серија од нерђајућег челика:

СУС301 (1.4310)

СУС304 (1.4301)

СУС316 (1.4401)

● Нерђајући челик који се очвршћава на падавинама:

17-7ПХ нерђајући челик (1.4568)

●Термички стабилан нерђајући челик:

Кс22ЦрМоВ12 1 (1.4923)

● Нерђајући челик високе температуре:

Инцонел 718 (2.4668)

Инцонел 750 (2.4669)

Нимониц 90 (2.4969)

Беллевилле Спрингс утоварен на седишта вентила

У конструкцији седишта вентила за тешке услове рада, диск опруга је уграђена у држач седишта вентила. Континуирана еластична сила диск опруге притиска прстен седишта вентила на површину лопте, стварајући стабилно заптивање.

Беллевилле Спрингс на седиштима кугличног вентила

За разлику од пливајућег кугличног вентила, кугла кугличног вентила је фиксирана.

Кугласти вентили се користе у апликацијама високог притиска и у вентилима великих димензија.

Лопта остаје центрирана на осовини унутар опруге седишта низводно Беллевилле и узводне опруге седишта Беллевилле.

Како притисак расте низводно, опруга Беллевилле се користи на низводном седишту, стварајући заптивку.

Опруга Беллевилле на горњем седишту се такође савија са померањем притиска седишта и одржава узводно заптивање.

Под екстремно високим температурама и притисцима, као што је у нуклеарним апликацијама, употреба Беллевилле опруга компензује диференцијално топлотно ширење унутрашњих делова на повишеним температурама апсорбујући топлотну експанзију.

Они обезбеђују почетну силу заптивања у применама које се односе на постепене притиске у згради.

Стога, Беллевилле опруге на кугличним вентилима осигуравају да се вентил неће заглавити и да се може лако отварати и затварати под овим абразивним условима.
